1.信恩两位数码管XE-2281AW白光特征描述(Character & Description):
v 字节高度为 0.28 英寸(7.2mm)
v 本产品使用芯片发光颜色为高亮全蓝色、共阴
v 封装方式为灌胶型、黑面白胶 荧光粉、
v 可连续扫描驱动各字节
v 满足低能耗需求
v 良好的显示效果、宽视角
v 固态封装,稳定性高
v 建议用定电流方式驱动,安装使用时注意防静电
2.信恩两位数码管XE-2281AW白光极限参数(Limit Parameters):
参数 | 符号 | 额定参数 |
脉冲电流 | Ifp | 80mA |
(1/10 秒、10KHZ) | ||
直流电流 | If | 20mA |
反向电压 | Vr | 5V |
工作温度 | Topr | -25 to +85℃ |
储藏温度 | Tstg | -25 to +85℃ |
焊接温度: | 260℃ | |
1/16 英寸焊锡停留时间最长 5 秒 |
3.信恩两位数码管XE-2281AW白光光电特性(Optical & Electronics Characteristic):
参数 | 符号 | 条件 | 平均值 | 最大值 | 单位 |
正向电压 | VF | IF=20mA | 2.7 | 3.5 | V |
反向漏电流 | IR | VR=5V | --- | 20 | uA |
发光强度 | IV | IF=20mA | 9.5 | 10 | mW |
波长 | λP | IF=20mA | 460 | 462 | nm |

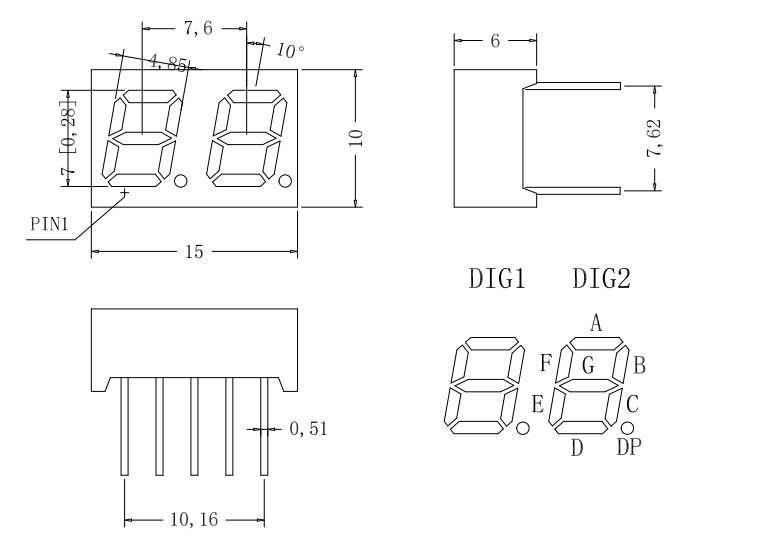

4.信恩两位数码管XE-2281AW白光外形尺寸规格:(Mechanical Outline)(未注尺寸公差 UnspecifiedTolerances is: X±0.2 发光颜色:;白色。

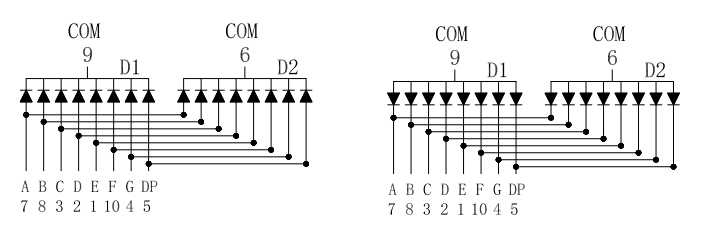

5.信恩两位数码管XE-2281AW白光电路原理
6.信恩两位数码管XE-2281AW白光外观判定条件
外观目测条件:40W 日光灯作光源与产品相距约 1 米(环境亮度)200Lux)检测者与产品视距为 25-30cm。
标准:黑.白点大小为 0.1≤¢<0.15 最多允许有 3 个,且间距必须大于 1cm,
黑.白点大小为 0.15≤¢<0.20 最多允许有 2 个,且间距必须大于 1cm,
黑.白点大小为 0.20≤¢<0.25 最多允许有一个,划伤¢≤0.1mm,长度<1mm,最多允许 1 条;面花,膜纸花,当产品不反光,且发光效果不见该缺陷时,则可接受。
发光效果检验条件:在环境亮度<9Lux 的条件下目测,视距应在 25-30cm 。
标准:黑.白点大小为 0.1≤¢<0.15 最多允许有 3 个,且间距必须大于 1cm,
黑.白点大小为 0.15≤¢<0.20 最多允许有 2 个,且间距必须大于 1cm,
黑.白点大小为 0.20≤¢<0.25 最多允许有一个,划伤¢≤0.1mm,长度<1mm,最多允许 1 条;面花,膜纸花,当产品不反光,且发光效果不见该缺陷时,则可接受。
尺寸检测条件:依据图纸,使用计量卡尺,注意检测人为误差。
电性能检测条件:依据图纸,工艺,在额定工作电压或恒定的电流下,执行《QA 成品检验方法》功能的相关内容,带针脚产品须作 5PCS 上锡实验。
判定类别 | 判定范围 | MAJOR | MINOR |
成 品 检 验 判 定 标 准 | 外 观 检 验 | A. 膜纸:不齐、贴歪≥0.25mm。 B. 引脚氧化或掉铜皮、或不按要 求上锡披峰。 C. 条形歪斜、松脱、脚短/长、 膜纸变形、翘起。 D. 产品弯曲、变形、划伤、毛刺。 | A. 膜纸不齐导致露出或超宽 0.25mm 内进 0.25mm 以下, 0.15mm 以上;脏、皱等。 B. 产品反面非有效发光区域有 手印、水渍印。 |
尺 寸 检 验 | A. 长、宽、厚等重要尺寸超差≥ 0.2mm, 其 它 尺 寸 超 差 在 0.25mm 以上。 B. 膜纸过大在 0.25mm 以上。 | A. 虚边、毛刺等引起的尺寸超 差在 0.2mm 以下 ,0.1mm 以 上。 B. 小于严重缺陷的尺寸超差。 | |
功 能 发 光 效 果 检 查 | A. 管芯发光颜色不符合图纸要 求。 B. 闪亮、颜色/色差、暗光、暗 带与样板相差较大。 C. 膜纸漏光直径≥0.25。 | A. 轻微色差、暗光、暗带、暗 斑。 B. 两端部发光不均匀。 |
订购:两位数码管XE-2281AW白光
-
、
