LED数码管显示器介绍

文章出处: 人气:发表时间:2020-08-27 14:53

LED数码显示器j简介

1 LED数码显示器分类
2 LED显示器结构
3数码管特殊参数
4 LED数码显示器应用


1、 LED数码显示器分类
按字高分:
笔画显示器的字高最小为Imm, 其他类型笔画显示器的字
高最大可达1 2.7mm甚至数百毫米。
• 按颜色分:
有红、 橙、 黄、 绿、 紫、 白等数种。
2 LED数码显示器分类
有红、 橙、 黄、 绿、 紫、 白等数种。
• 按结构分:
有反射罩式、 单条7段式及单片集成式。
• 按位数分:
有l位数码管、 2位数码管、 3位数码管和4位数码管等。

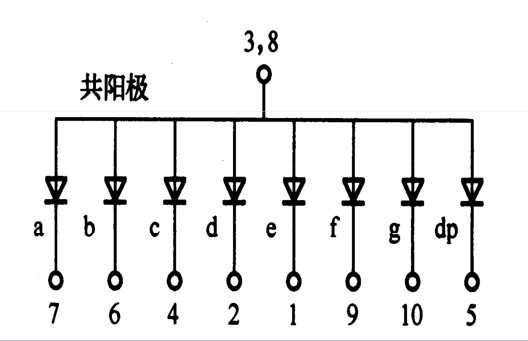

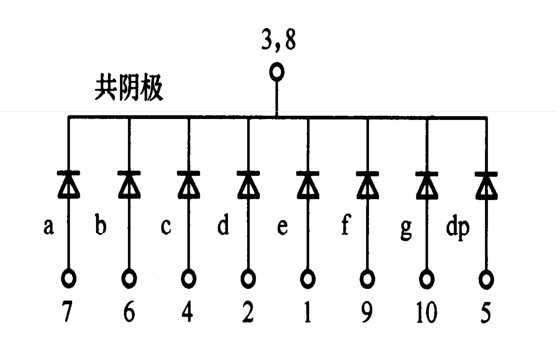

• 按各发光段电极连接方式分:
有共阳极和共阴极两种。




2、1 LED显示器结构:

• 反射罩式数码管
• 条形7段式数码管
• 单片集成式多位数字显示器

3、
LED数码显示器的特殊参数

• 发光强度比

由于在同样的驱动电压下, 数码管各段的正向电流不相同,
所以, 各段的发光强度也不同。 把所有段的发光强度值中
最大值与最小值之比称为发光强度比。 在通常情况下, 发
光强度比在1 .5~2.3之间, 最大不能超过2.5。

• 脉冲正向电流

若笔画显示器每段的典型正向直流工作电流为IF, 则在脉
冲信号作用下, 正向电流可以远大于IF。 脉冲占空比越小,
脉冲正向电流可以越大。


4 、LED数码显示器的应用

1) 7段数码显示器

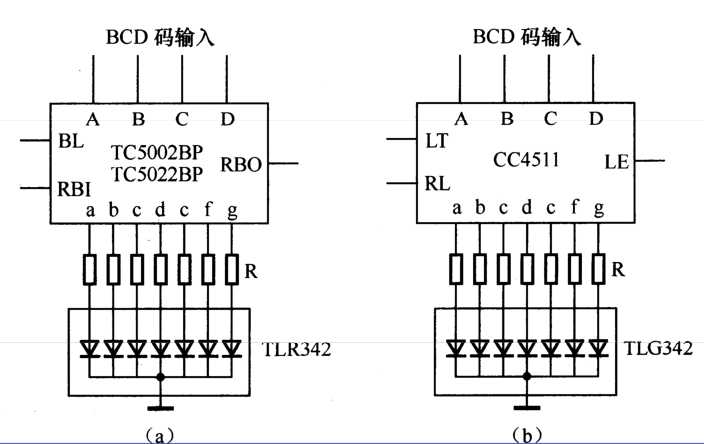

7段数码显示器驱动电路
一位数码管静态驱动实例
一位数码管静态驱动实例

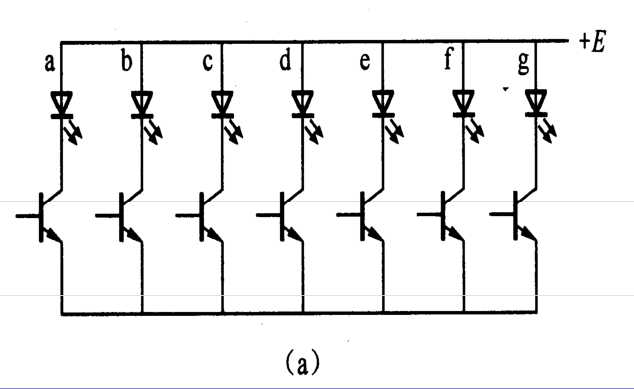

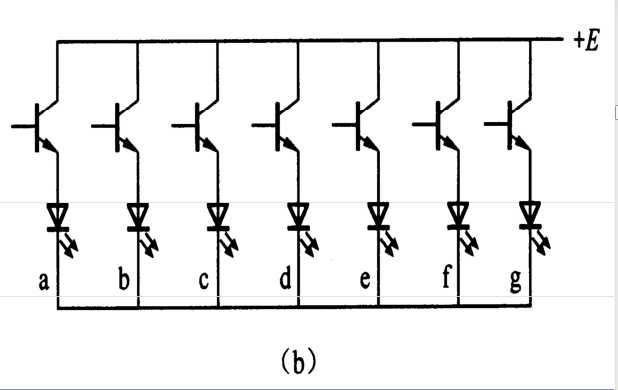

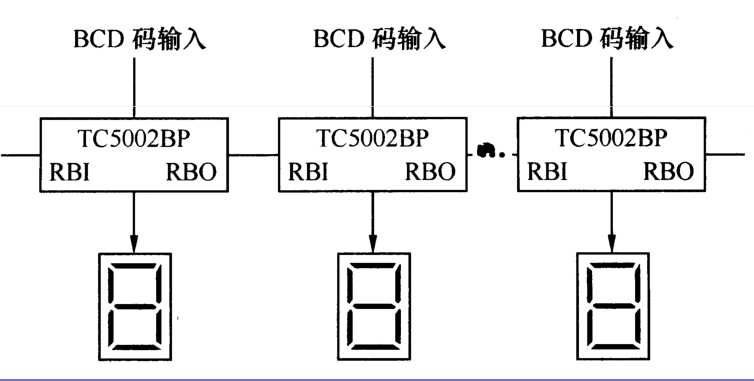

N位数码管静态驱动显示电路
N位数码管静态驱动显示电路

2) “米” 字管和符号管

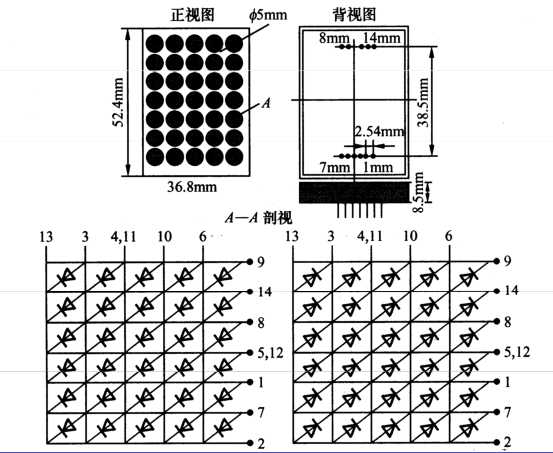

3) LED点阵式显示器

LED点阵式显示器
(LED点阵式显示器)

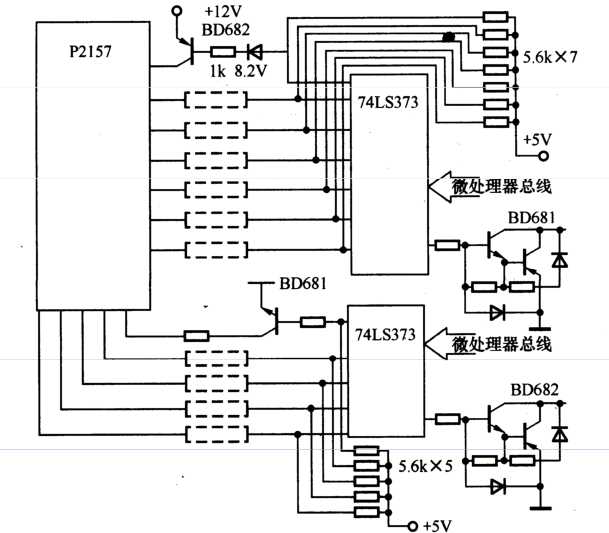

LED点阵式显示器驱动电路
(LED点阵式显示器驱动电路)

此文关键字:数码管介绍,LED数码管简介,数码管
