LED数码管故障检测检修

文章出处: 人气:发表时间:2020-12-16 12:31

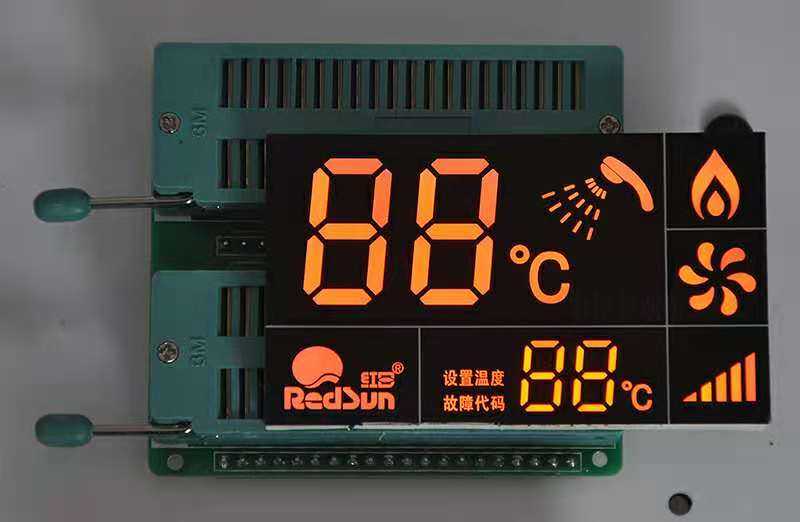

LED数码管显示屏

(1) LED数码管不亮 产生此故障的原因可能有:

1) 变压器损坏、 引线断开或虚焊。 若变压器损坏, 则予以更换或重新绕制; 若引线断开或虚焊, 则应重新连接或重新焊接。
2) +5V 电源故障。 应检查显示电路电源电压及数码管供电是否正常(正常时为 5V 直流电压) 。 若两者不正常则检查 7805 三端稳压器是否有 5V 电压输出。若三端稳压器有 5V 电压输出, 则为电路板的连接线损坏,或未开炉或短路, 若开路则应重新连接; 若短路应清理短路点。 若三端稳压器没有 5V 电压输出, 则检查 7805输人端有无 8V 左右的电压。 若 7805 输入端有 8V 电压, 则说明 7805 损坏。 若 7805 输入端没有 8V 电压, 则检查桥式整流电路有无 8V 左右电压输出。 若整端电路没有 8V 电压输出, 则检查 220V 交流电源是否正常。 若交流电源不正常, 则应对交流电源进行检查。 若交流电源 220V 电压正常, 则在连接线正常的情况下应为变压器损坏, 予以更换。
3) LED 数码管公共阳极(或公共阴极) 上无+5V 电压。 这种故障常常是由限流电阻发生虚焊或印制导线不通引起的。 若无 5V 电压, 则按照前面所述检查电源电压的方法进行检查; 若限流电阻开路, 则应予以更换;若为电路板虚焊或印制导线不通, 则必须重新连接或焊接:
4) 数码管内部损坏, 则应予以更换。

(2) LED 数码管仅小数点亮 这一现象表明±5V 电源正常, 产生这种故障的原因可能有:

1) 若 A/ D 转换器丁作不正常. 则应更换 A/ D 转换器 D
2) 若数码管内部有故障, 则应更换数码管。
3) 若 A/ D 转换器与数码管之间的连线开路, 则应重新连接或新焊接。
4) 若 A/ D 转换器集成元器件损坏. 则应更换集成元器件。
5) 若 A/ D 转换器管脚接触不良, 则应必须重新焊接。

(3) LED 数码管缺笔段对于 A/ D 转换器为 7107 的仪表, 可检查 7107 用于显示输出的各对应输出脚与Ⅴ+(正电源脚) 闸的电压(即用万用表的黑表笔接所对应的输出脚, 红表笔接电源供电正端电压点) , 若始终为几毫伏, 则表明 7107 坏, 应予以更换; 如有 4V 左右(数码管管脚端为负) , LED 却不亮, 则表时 7107 输出正常, 接着可检查数码管的各自对应管脚与Ⅴ+之间的电压(万用表的黑表笔接所对应数码管的管脚, 红表笔接电源供电正端电压点) , 若也有 4V 左右, 则表明 LED 数码管坏∵应更换该数码管; 若无电压, 则可能是 7107管脚接触不良, 或从 7107 到数码管管脚之间的连接线路不通, 应重新连接和重新焊接。 若两处电压不同, 则检查电路板从 7107 到数码管之间有没有腐蚀或油污, 若有, 则必须清洗干净并作好绝缘处理工作; 若没有, 则数码管内部短路, 必须予以更换。

(4) LED 数码管亮度不足 产生这种故障的原因可能是:

1) LED 数码管使用时间太久, 发光效率降低, 可更换新的数码管。
2) R9 阻值太大, 可重新更换或重新调整。
3) 电路板漏电, 与将电路板上的电容放电或清洗电路板, 并经干燥处理后, 再接线使用。
4) 若供电不足, 检查供电电路的连接电阻是否变值, 若变值, 则应予以更换; 若稳压器负载功率下降, 则应予以更换; 若滤波电容漏电, 则应予以更换; 若整流二极管损坏, 则应予以更换; 若变压器负载功率下降, 则应予以更换; 若常规检查后仍然供电不足, 则检查所有负载电路中有无对地短路元件, 若检查出短路元件后, 则应予以更换。

此文关键字:LED数码管的检修,LED数码管的检测
