led数码管显示种类简介

文章出处:-1 人气:发表时间:2020-08-27 15:52

在一些只需要简单显示的仪器中, 常用数码管显示信息;
Ø类型: 发光 二极管 显示器, 简称LED(Light EmittingDiode); 液晶显示器, 简称LCD(Liquid Crystal Display);
荧光管显示器。
ØLED、 LCD有两种显示结构; 段显示(8段, “米” 字型等)和点阵显示(5X 7, 5X8, 8X8点阵等)。
ØLED示又分为固定段显示和可以拼装的大型字段显示, 此外还有共阳极和共阴极之分等。
Ø三种显示器中, 以荧光管显示器亮度最高, 发光二极管次之, 而液晶显示器最弱;
Ø液晶显示器有带背光和不带背光之分, 带背光的液晶显示器既可以在有外部光源处使用, 也可以在黑暗中使用; 不带背光的液晶显示器只能靠外部光源才能看清。

在一些只需要简单显示的仪器中, 常用数码管显示信息;
Ø类型: 发光 二极管 显示器, 简称LED(Light EmittingDiode); 液晶显示器, 简称LCD(Liquid Crystal Display);荧光管显示器。
ØLED、 LCD有两种显示结构; 段显示(8段, “米” 字型等)和点阵显示(5X 7, 5X8, 8X8点阵等)。
ØLED示又分为固定段显示和可以拼装的大型字段显示, 此外还有共阳极和共阴极之分等。
Ø三种显示器中, 以荧光管显示器亮度最高, 发光二极管次之, 而液晶显示器最弱;
Ø液晶显示器有带背光和不带背光之分, 带背光的液晶显示器既可以在有外部光源处使用, 也可以在黑暗中使用; 不带背光的液晶显示器只能靠外部光源才能看清。

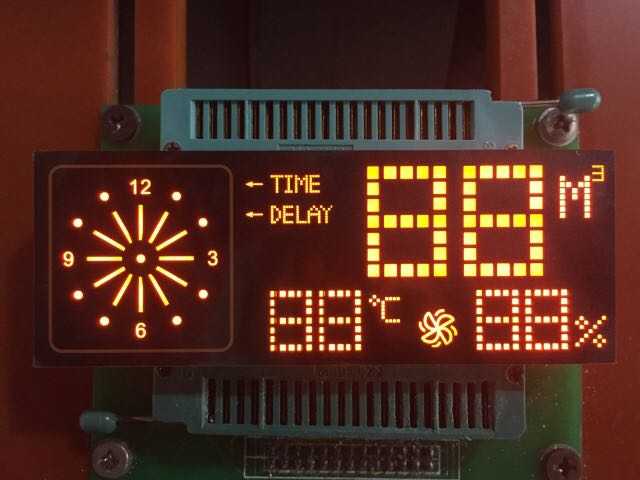

数码管显示

二、 显示原理

Ø一般地, 发红光的LED每段流过5mA的平均电流, 亮度就可以了, 7mA电流会更亮些, 10mA以上也不会再亮多少,但长期运行于10mA以上会缩短其寿命。 最大电流平均值不得超过30mA;
Ø在应用中, 通常设置为5~10mA。 在动态扫描显示情况下,瞬时电流较大, 但平均电流不要超过10mA;
ØLED显示器允许的反向电压最大值为5V, 此时的反向电流一般小于10μA;
Ø小尺寸的LED显示器每段只有一个发光二极管, 其正向压降约为1.5V, 一般最大不大于2V。 大尺寸的LED显示器每段可能由数个发光二极管串联, 每段压降也相应的要增大。

“米” 字型数码管
“米” 字型LED显示器也有共阴和共阳极两种。
“COM”是公共端, 对于共阴极型它是负极, 对于共阳极型它是正极。
“米” 字型LED显示器由15个LED字段组成, 所以其字型码为两个字节。 字型码与连接方式有关, 只有确定了数码管的电路连接图, 才能根据电路连接关系确定CPU输出的字形码。
