0.28三位白光数码管XE-2381BW
- 咨询热线：15626546861
-
-
产品详情
-
联系我们
0.28三位白光数码管XE-2381BW简介
1.三位白光数码管XE-2381BW特征描述（Character & Description）：
v 字节高度为 0.28 英寸（7.2mm）
v 本产品使用芯片发光颜色为高亮全蓝色、共阳
v 封装方式为灌胶型、黑面白胶 荧光粉、
v 可连续扫描驱动各字节
v 满足低能耗需求
v 良好的显示效果、宽视角
v 固态封装，稳定性高
v 建议用定电流方式驱动，安装使用时注意防静电
2.三位白光数码管XE-2381BW极限参数（Limit Parameters）：
3.v光电特性（Optical & Electronics Characteristic）：
4.三位白光数码管XE-2381BW外形尺寸规格:（Mechanical Outline）(未注尺寸公差 Unspecified
Tolerances is: X±0.2 发光颜色：；白色。
5.电路原理图：
6.三位白光数码管XE-2381BW保存和焊接条件（Storage & Soldering Condions）:
l Store with care. Storing the units in bad condition ● 注意保存，保存条件不好时，会降低膜片
7.三位白光数码管XE-2381BW外观判定条件
外观目测条件：40W 日光灯作光源与产品相距约 1 米（环境亮度）200Lux）检测者与产品视距为 25-30cm。
标准：黑.白点大小为 0.1≤￠＜0.15 最多允许有 3 个，且间距必须大于 1cm,
黑.白点大小为 0.15≤￠＜0.20 最多允许有 2 个，且间距必须大于 1cm，
黑.白点大小为 0.20≤￠＜0.25 最多允许有一个，划伤￠≤0.1mm,长度＜1mm,最多允许 1 条；面花，膜纸花，当产品不反光，且发光效果不见该缺陷时，则可接受。
发光效果检验条件：在环境亮度＜9Lux 的条件下目测，视距应在 25-30cm 。
标准：黑.白点大小为 0.1≤￠＜0.15 最多允许有 3 个，且间距必须大于 1cm,
黑.白点大小为 0.15≤￠＜0.20 最多允许有 2 个，且间距必须大于 1cm，
黑.白点大小为 0.20≤￠＜0.25 最多允许有一个，划伤￠≤0.1mm,长度＜1mm,最多允许 1 条；面花，膜纸花，当产品不反光，且发光效果不见该缺陷时，则可接受。
尺寸检测条件：依据图纸，使用计量卡尺，注意检测人为误差。
电性能检测条件：依据图纸，工艺，在额定工作电压或恒定的电流下，执行《QA 成品检验方法》功能的相关内容，带针脚产品须作 5PCS 上锡实验。
1.三位白光数码管XE-2381BW特征描述（Character & Description）：
v 字节高度为 0.28 英寸（7.2mm）
v 本产品使用芯片发光颜色为高亮全蓝色、共阳
v 封装方式为灌胶型、黑面白胶 荧光粉、
v 可连续扫描驱动各字节
v 满足低能耗需求
v 良好的显示效果、宽视角
v 固态封装，稳定性高
v 建议用定电流方式驱动，安装使用时注意防静电
2.三位白光数码管XE-2381BW极限参数（Limit Parameters）：
| 参数 | 符号 | 额定参数 |
| 脉冲电流 | Ifp | 80mA |
| (1/10 秒、10KHZ) | ||
| 直流电流 | If | 20mA |
| 反向电压 | Vr | 5V |
| 工作温度 | Topr | -25 to +85℃ |
| 储藏温度 | Tstg | -25 to +85℃ |
| 焊接温度: |
|
260℃ |
| 1/16 英寸焊锡停留时间最长 5 秒 | ||
3.v光电特性（Optical & Electronics Characteristic）：
| 参数 | 符号 | 条件 | 平均值 | 最大值 | 单位 |
| 正向电压 | VF | IF=20mA | 2.7 | 3.5 | V |
| 反向漏电流 | IR | VR=5V | --- | 20 | uA |
| 发光强度 | IV | IF=20mA | 20 | 21 | mW |
| 波长 | λP | IF=20mA | 460 | 462 | nm |

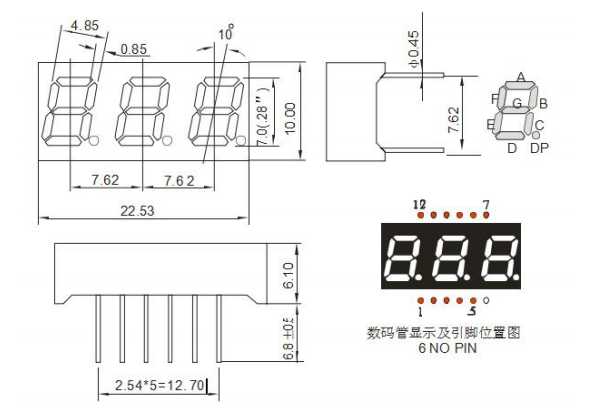

4.三位白光数码管XE-2381BW外形尺寸规格:（Mechanical Outline）(未注尺寸公差 Unspecified
Tolerances is: X±0.2 发光颜色：；白色。

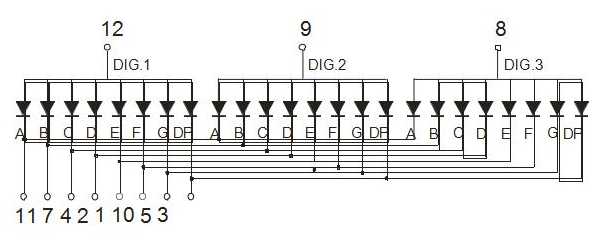

5.电路原理图：
6.三位白光数码管XE-2381BW保存和焊接条件（Storage & Soldering Condions）:
l Store with care. Storing the units in bad condition ● 注意保存，保存条件不好时，会降低膜片
| will cause the reflector sheet and decrease it’s | 与反射壳（导光板）的粘附力。 |
| adhesive power. Storage the products under the | 推荐保存条件为：温度 25℃ |
| ±10℃ | |
| condition :temperature ( 25℃ ± 10℃ ) and humidity | 湿度 65℃ |
| CRH±20℃CRH | |
| (65℃ CRH±20℃ CRH) our recommendation. | |
| l The Soldering Temperature is 260±5℃ and | |
| Soldering | ● 焊接温度 260℃±5℃，焊 |
| 接时间小于 3 秒， | |
| Time should be less than 3 sec, and soldering iron | 烙铁功率小于 30W。 |
| power should be less than 30W. | |
| l The soldering point should be farther than 1.6mm | ● 焊接点应离产品实体大于 |
| 1.6mm。from boby. |
7.三位白光数码管XE-2381BW外观判定条件
外观目测条件：40W 日光灯作光源与产品相距约 1 米（环境亮度）200Lux）检测者与产品视距为 25-30cm。
标准：黑.白点大小为 0.1≤￠＜0.15 最多允许有 3 个，且间距必须大于 1cm,
黑.白点大小为 0.15≤￠＜0.20 最多允许有 2 个，且间距必须大于 1cm，
黑.白点大小为 0.20≤￠＜0.25 最多允许有一个，划伤￠≤0.1mm,长度＜1mm,最多允许 1 条；面花，膜纸花，当产品不反光，且发光效果不见该缺陷时，则可接受。
发光效果检验条件：在环境亮度＜9Lux 的条件下目测，视距应在 25-30cm 。
标准：黑.白点大小为 0.1≤￠＜0.15 最多允许有 3 个，且间距必须大于 1cm,
黑.白点大小为 0.15≤￠＜0.20 最多允许有 2 个，且间距必须大于 1cm，
黑.白点大小为 0.20≤￠＜0.25 最多允许有一个，划伤￠≤0.1mm,长度＜1mm,最多允许 1 条；面花，膜纸花，当产品不反光，且发光效果不见该缺陷时，则可接受。
尺寸检测条件：依据图纸，使用计量卡尺，注意检测人为误差。
电性能检测条件：依据图纸，工艺，在额定工作电压或恒定的电流下，执行《QA 成品检验方法》功能的相关内容，带针脚产品须作 5PCS 上锡实验。
| 判定类别 | 判定范围 | MAJOR | MINOR |
|
成 检 验 判 定 标 准 |
外 观 检 验 |
A. 膜纸：不齐、贴歪≥0.25mm。
B. 引脚氧化或掉铜皮、或不按要
求上锡披峰。
C. 条形歪斜、松脱、脚短/长、
膜纸变形、翘起。
D. 产品弯曲、变形、划伤、毛刺。
|
A. 膜纸不齐导致露出或超宽
0.25mm 内进 0.25mm 以下，
0.15mm 以上；脏、皱等。
B. 产品反面非有效发光区域有
手印、水渍印。
|
|
尺 寸 检 验 |
A. 长、宽、厚等重要尺寸超差≥
0.2mm, 其 它 尺 寸 超 差 在
0.25mm 以上。
B. 膜纸过大在 0.25mm 以上。
|
A. 虚边、毛刺等引起的尺寸超
差在 0.2mm 以下 ,0.1mm 以
上。
B. 小于严重缺陷的尺寸超差。
|
|
|
功 能 发 光 效 果 检 查 |
A. 管芯发光颜色不符合图纸要
求。
B. 闪亮、颜色/色差、暗光、暗
带与样板相差较大。
C. 膜纸漏光直径≥0.25。
|
A. 轻微色差、暗光、暗带、暗
斑。
B. 两端部发光不均匀。
|
三位数码管引脚图
订购：0.28三位白光数码管XE-2381BW
-
、
