国产LED数码管型号及命名方法

文章出处:xinen 人气:发表时间:2019-11-21 16:28

数码管是一种半导体发光器件,其基本单元是发光二极管。

【数码管的分类】

数码管按段数分为七段数码管和八段数码管,八段数码管比七段数码管多一个发光二极管单元(多一个小数点显示);按能显示多少个可分为1位、2位、4位等等数码管;

按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。

共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管。共阳数码管在应用时应将公共极COM接到+5V,当某一字段发光二极管的阴极为低电平时,相应字段就点亮。当某一字段的阴极为高电平时,相应字段就不亮。。

共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管。共阴数码管在应用时应将公共极COM接到地线GND上,当某一字段发光二极管的阳极为高电平时,相应字段就点亮。当某一字段的阳极为低电平时,相应字段就不亮。

【数码管的驱动方式】

数码管要正常显示,就要用驱动电路来驱动数码管的各个段码,从而显示出我们要的数字,因此根据数码管的驱动方式的不同,可以分为静态式和动态式两类。

① 静态显示驱动:静态驱动也称直流驱动。静态驱动是指每个数码管的每一个段码都由一个单片机的I/O端口进行驱动,或者使用如BCD码二-十进制译码器译码进行驱动。静态驱动的优点是编程简单,显示亮度高,缺点是占用I/O端口多,如驱动5个数码管静态显示则需要5×8=40根I/O端口来驱动,要知道一个89S51单片机可用的I/O端口才32个呢:),实际应用时必须增加译码驱动器进行驱动,增加了硬件电路的复杂性。

② 动态显示驱动:数码管动态显示接口是单片机中应用最为广泛的一种显示方式之一,动态驱动是将所有数码管的8个显示笔划a,b,c,d,e,f,g,dp的同名端连在一起,另外为每个数码管的公共极COM增加位选通控制电路,位选通由各自独立的I/O线控制,当单片机输出字形码时,所有数码管都接收到相同的字形码,但究竟是那个数码管会显示出字形,取决于单片机对位选通COM端电路的控制,所以我们只要将需要显示的数码管的选通控制打开,该位就显示出字形,没有选通的数码管就不会亮。

通过分时轮流控制各个数码管的的COM端,就使各个数码管轮流受控显示,这就是动态驱动。在轮流显示过程中,每位数码管的点亮时间为1~2ms,由于人的视觉暂留现象及发光二极管的余辉效应,尽管实际上各位数码管并非同时点亮,但只要扫描的速度足够快,给人的印象就是一组稳定的显示数据,不会有闪烁感,动态显示的效果和静态显示是一样的,能够节省大量的I/O端口,而且功耗更低。
 国产LED数码管型号及命名方法
【数码管参数】

8字高度:8字上沿与下沿的距离。比外型高度小。通常用英寸来表示。范围一般为0.25-20英寸。 长*宽*高:长,数码管正放时,水平方向的长度;宽数码管正放时,垂直方向上的长度;高数码管的厚度。

 时钟点:四位数码管中,第二位8与第三位8字中间的二个点。一般用于显示时钟中的秒。

【数码管应用】 数码管使用的电流与电压 电流:静态时,推荐使用10-15mA;动态时,16/1动态扫描时,平均电流为4-5mA,峰值电流50-60mA。 电压:查引脚排布图,看一下每段的芯片数量是多少?当红色时,使用1.9V乘以每段的芯片串联的个数;当绿色时,使用2.1V乘以每段的芯片串联的个数。 恒流驱动与非恒流驱动对数码管的影响

1、显示效果: 由于发光二极管基本上属于电流敏感器件,其正向压降的分散性很大, 并且还与温度有关,为了保证数码管具有良好的亮度均匀度,就需要使其具有恒定的工作电流,且不能受温度及其它因素的影响。另外,当温度变化时驱动芯片还要能够自动调节输出电流 的大小以实现色差平衡温度补偿。

2、安全性: 即使是短时间的电流过载也可能对发光管造成永久性的损坏,采用恒流驱动电路后可防止 由于电流故障所引起的数码管的大面积损坏。

另外,我们所采用的超大规模集成电路还具有级联延时开关特性,可防止反向尖峰电压对发光二极管的损害。

超大规模集成电路还具有热保护功能,当任何一片的温度超过一定值时可自动关断,并且可在控制室内看到故障显示。

为什么数码管亮度不均匀?

关于亮度一致性的问题是一个行业内的常见问题。 有二个大的因素影响到亮度一致性。
 一是使用原材料芯片的选取,一是使用数码管时采取的控制方式。

1、原材料--芯片的VF和亮度和波长是一个正态分布, 即使筛选过芯片,VF和亮度和波长已在一个很小的范围了,生产出来的产品还是在一个范围内,结果就是亮度不一致。

2、要保证数码管亮度一样,在控制方式选取上也有差别 ,最好的办法是恒流控制,流过每一个发光二极管的电流都是相同的,这样发光二极管看起来亮度就是一样的了。如恒压控制,则导致VF不相同的发光二极管分到的电流不相同,所以亮度也不同。 当然以上二个条件是相辅相成的。

怎样测量数码管引脚,分共阴和共阳?

找公共共阴和公共共阳首先,我们找个电源(3到5伏)和1个1K(几百的也欧的也行)的电阻, VCC串接个电阻后和GND接在任意2个脚上,组合有很多,但总有一个LED会发光的找到一个就够了,,然后用GND不动,VCC(串电阻)逐个碰剩下的脚,如果有多个LED(一般是8个),那它就是共阴的了。相反用VCC不动,GND逐个碰剩下的脚,如果有多个LED(一般是8个),那它就是共阳的。也可以直接用数字万用表,红表笔是电源的正极,黑表笔是电源的负极。

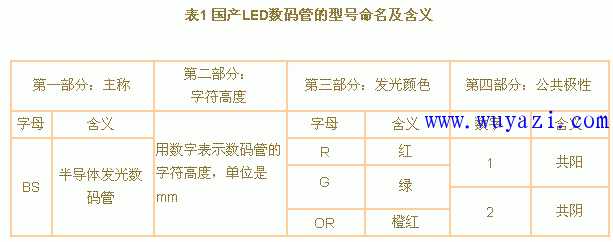

【数码管型号命名】国产LED数码管的型号命名由四部分组成。

第一部分用字母表示产品主称为半导体发光数码管。
第二部分用数字表示LED数码管的字符高度,单位为mm。
第三部分用字母表示LED数码管的发光颜色。
第四部分用数字表示LED数码管的公共极性。

此文关键字:LED数码管
