数码管引脚图

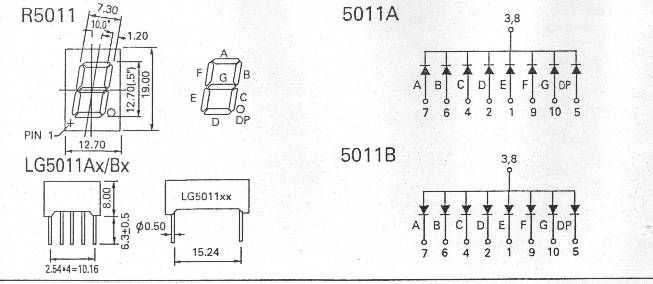

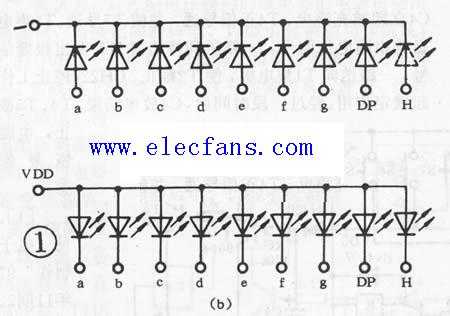

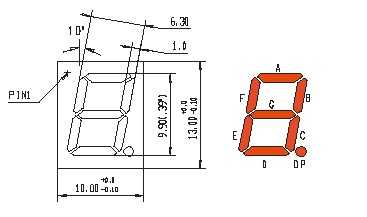

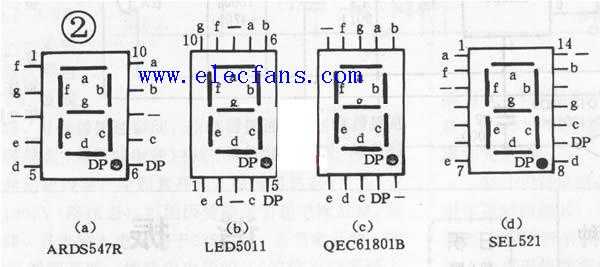

数码管引脚图，一般都是一样的。

数字对应数码管显示控制转换字节
（共阴编码）
显示－－HGFE,DCBA－－编码
0 －－0011,1111－－0x3F;
1 －－0000,0110－－0x06;
2 －－0101,1011－－0x5B;
3 －－0100,1111－－0x4F;
4 －－0110,0110－－0x66;
5 －－0110,1101－－0x6D;
6 －－0111,1101－－0x7D;
7 －－0000,0111－－0x07;
8 －－0111,1111－－0x7F;
9 －－0110,1111－－0x6F;
共阳为编码取反即可，
接线为高低端口对应接法。

备注：第一脚的识别很简单，看管脚的底部，有一个方块型的就是第一脚。或者正面（就是显示那面）超你，左下角第一个为第一脚。
