八段LED数码管显示器的结构

文章出处: 人气:发表时间:2020-08-10 14:55

LED显示器的结构

八段LED显示器由8个发光二极管组成。其中7个长条形的发光管排列成一个“日”字形, 另一个圆点形的发光管在显示器的右下角作为显示小数点用, 它能显示各种数字及部分英文字母。
LED显示器有共阳极和共阴极两种不同的连接形式。

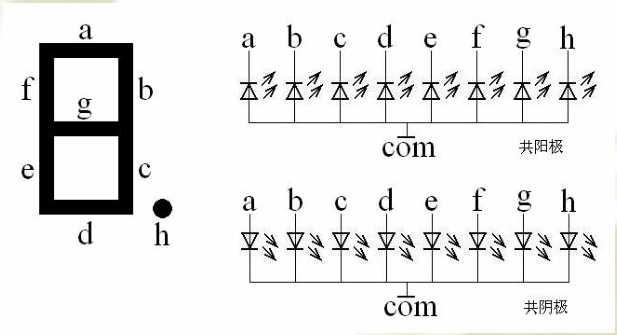

八段led数码管显示器共阴共阳图

共阳和共阴结构的LED显示器各笔划段名的安排位置是相同的, 当二极管导通时, 相应的笔划段就发亮, 由发亮的笔划段组合而显示出各种字符。共阳极LED显示器是8个发光二极管的阳极连在一起, 通常此公共阳极接正电压, 当某个发光二极管的阴极接低电压时, 发光二极管被点亮, 相应的段被显示。
共阴极LED显示器是8个发光二极管的阴极连在一起, 通常此公共阴极接地, 当某个发光二极管的阳极为高电平时, 发光二极管被点亮, 相应的段被显示。为了使LED显示器显示不同的符号或数字, 就要把不同段的发光二极管点亮。 8个笔划段hgfedcba 对应于一个字节(8位) 的D7、 D6、D5、 D4、 D3、 D2、 D1 、 D0,于是用8位二进制码就可以表示欲显示字符的字型代码。

例如: 对于共阴LED显示器, 当公共阴极接地(零电平) ,阳极hgfedcba各段为01 1 1 001 1 时, 显示器就显示“P”字符, 即“P”字符的字型码是73H; 而如果是共阳极LED显示器, 公共阳极接高电平, 显示“P”字符的字型代码应为1 0001 1 00(8CH) , 也就是与73H 的各位相反。

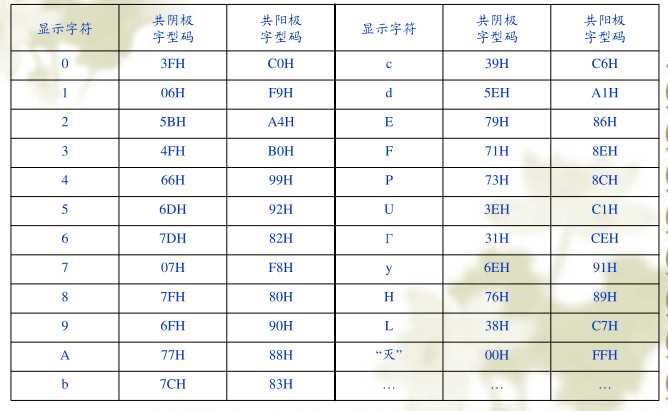

8段LED显示器字型码表:

8段LED数码管显示器字型码表


此文关键字:数码管显示器,八段数码管,数码管结构
