数码管显示器字形码0-9

文章出处: 人气:发表时间:2020-08-14 15:50

一、 数码显示器字形码

led数码管在显示字形时, CPU需要向它发送控制电平到数码管的管脚, 点亮对应的字段, 这些数据我们称为字形码或段码。

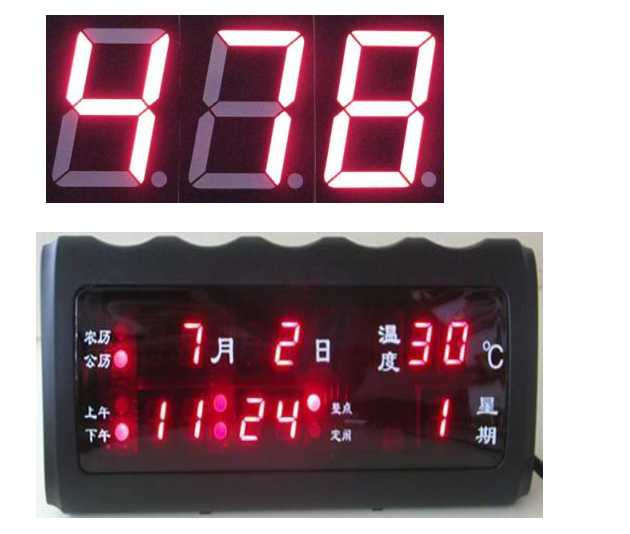

数码管显示器图

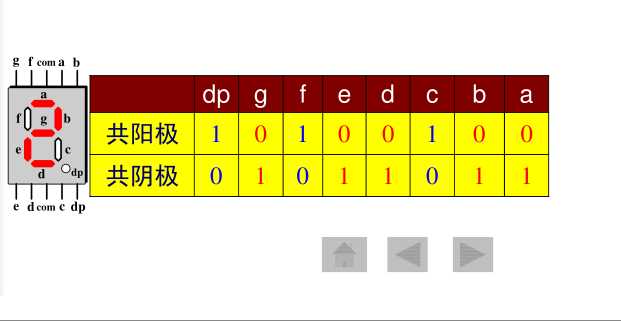

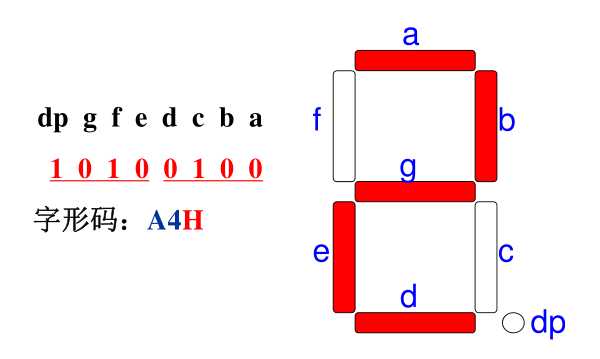

数码的字形码根据连接方式的不同有阳码和阴码。 例如: 2的控制电平有两种下图
数码管显示器字形码数字2共阴共阳图


7段共阳极数码管-位控制码

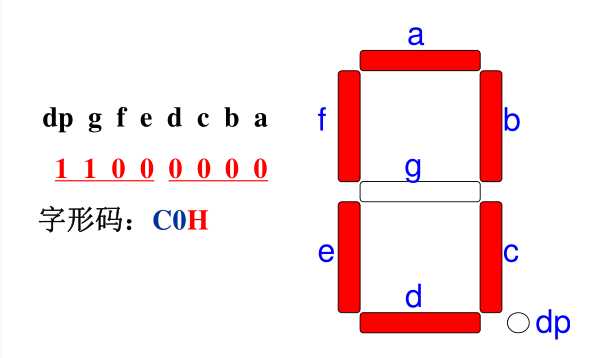

7段共阳极数码管-位控制码0图

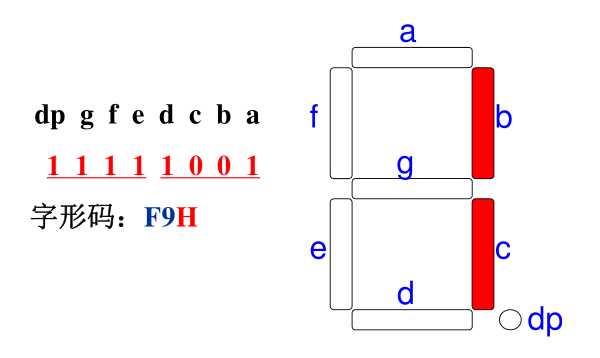

7段共阳极数码管-位控制码1
7段共阳极显示器-位控制码2
数码显示器数字3

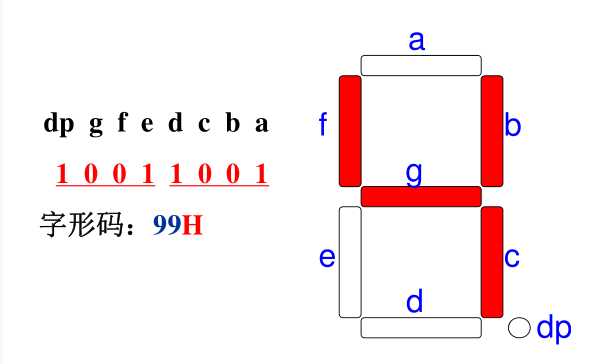

数码管显示器数字图4

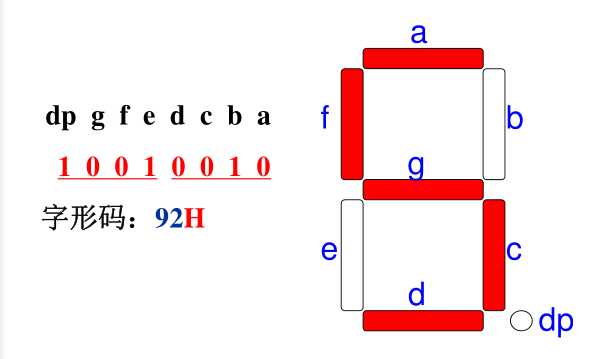

数码管显示数字5
显示器数字6

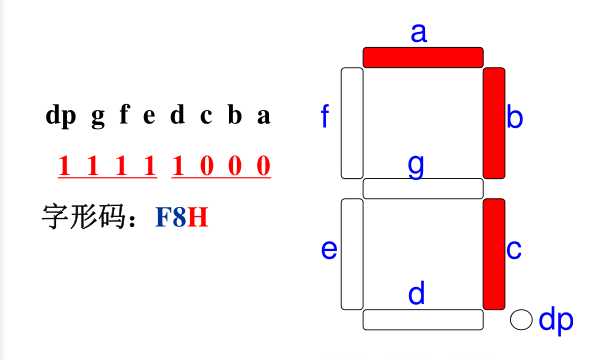

数码管显示器控制码7

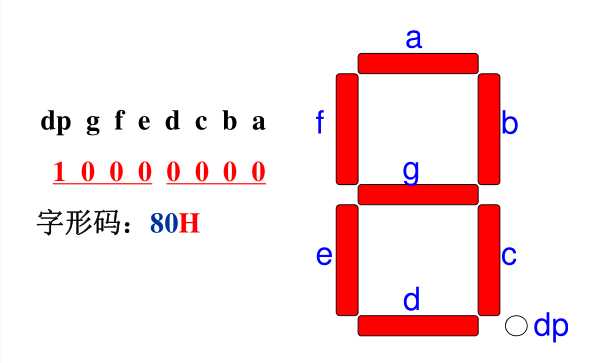

数码管数字控制码8

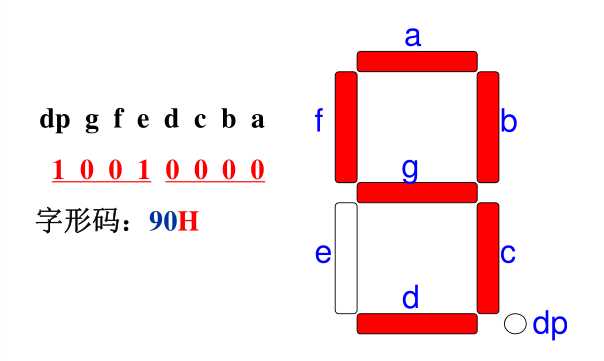

显示器数字9
l八段数码管显示器

遇到小数点显示时,不需要计算出该字形码。
(1) 共阳极利用该字符字形码按位与上7FH

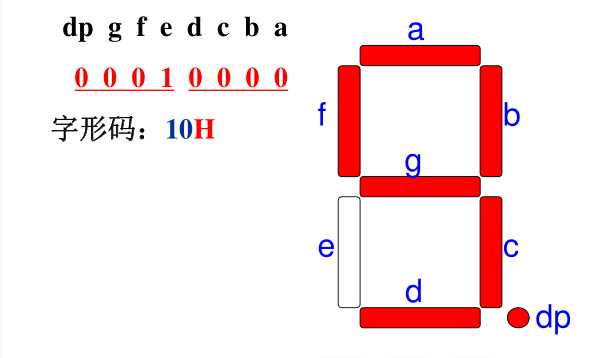

例如: 9.字形码为90H&7FH=10H。
(2) 共阴极利用该字符字形码按位或上80H
例如 9 字形码为6FH|80H EFH

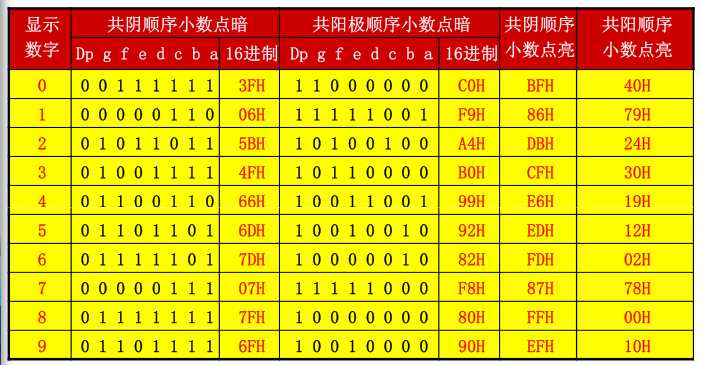

数码管字形码表

数码管显示器字形码表

从这表格中可以看出共阳极数码管和共阴极数码管字形码互为反码。

二、 小结

字形码是led数码管显示对应字形的电平组合, 为了方便编程开发, 一般用十六进制数表示。

此文关键字:数码管显示器,数码管显示数字0-9
