七段LED数码管显示原理

文章出处: 人气:发表时间:2019-11-25 13:26

七段数码管

  七段数码管是一类价格便宜 使用简单,通过对其不同的管脚输入相对的电流,使其发亮,从而显示出数字能够显示 时间、日期、温度等所有可用数字表示的参数的器件。在电器特别是家电领域应用极为广泛,如显示屏、空调、热水器、冰箱等等。绝大多数热水器用的都是数码管,其他家电也用液晶屏与荧光屏。

  一般的七段数码管拥有七个发光二极管(三横四纵)用以显示十进制0至9的数字外加小数点,也可以显示英文字母,包括十六进制中的英文 A 至 F(b、d 为小写,其他为大写)。现时大部分的七段数码管会以斜体显示。

  除七段数码管外,还有十四及十六划等添加额外斜向笔划的显示器;但由于点阵显示器(英语:Dot-matrix)价格的下跌,这些“多划管”已基本上被后者取代。

七段LED数码管显示原理

  七段LED数码管显示原理

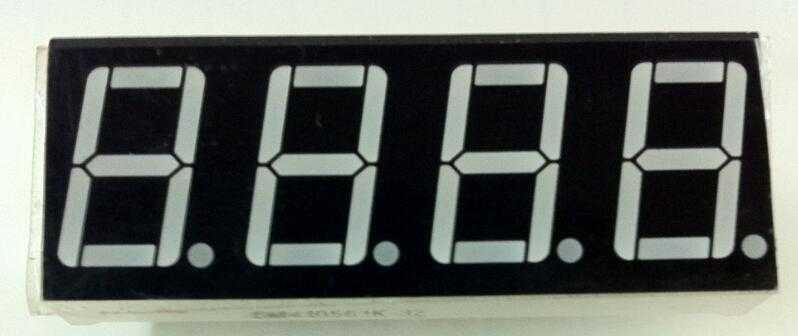

  LED的发光原理,稍有电子技术基础的人士都很清楚,我们不想作过多的介绍,七段LED数码管,则在一定形状的绝缘材料上,利用单只LED组合排列成“8”字型的数码管,分别引出它们的电极,点亮相应的点划来显示出0-9的数字。

七段LED数码管显示原理

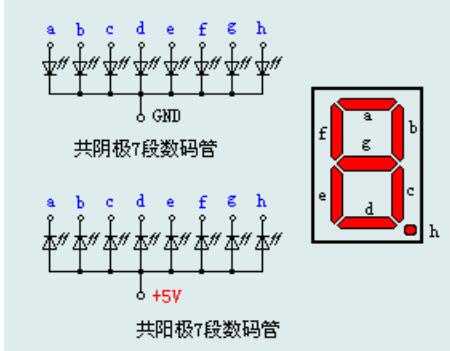

  LED数码管根据LED的接法不同分为共阴和共阳两类,了解LED的这些特性,对编程是很重要的,因为不同类型的数码管,除了它们的硬件电路有差异外,编程方法也是不同的。右图是共阴和共阳极数码管的内部电路,它们的发光原理是一样的,只是它们的电源极性不同而已。

  将多只LED的阴极连在一起即为共阴式,而将多只LED的阳极连在一起即为共阳式。以共阴式为例,如把阴极接地,在相应段的阳极接上正电源,该段即会发光。当然,LED的电流通常较小,一般均需在回路中接上限流电阻。假如我们将“b”和“c”段接上正电源,其它端接地或悬空,那么“b”和“c”段发光,此时,数码管显示将显示数字“1”。而将“a”、“b”、“d”、“e”和“g”段都接上正电源,其它引脚悬空,此时数码管将显示“2”。其它字符的显示原理类同,读者自行分析即可。
