数码管共阴共阳区别？

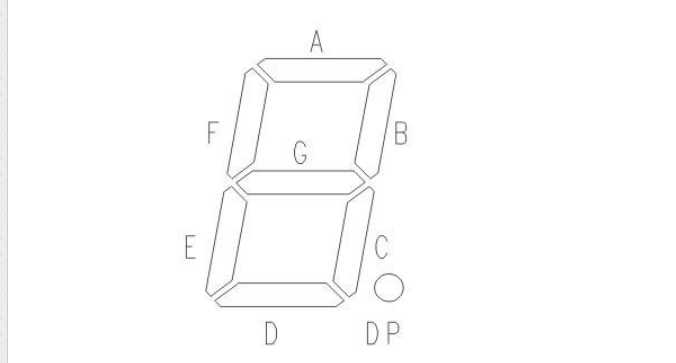

LED数码有共阳和共阴两类，把这样的LED发光二极管的正极接通一起（通常是组成一个8字加一个小数点）而对于一位针脚，就叫共阳的，反之的，就叫共阴的，如此使用时这一脚就各自的接VCC和GND。再把数个这种的8字装在一块就变成多位的数码显示管了。

在“公共阴极” 7段显示器中，所有八个LED的阴极均连接至连接到0 V的公共引脚。显示器的每个单独段均应具有自己的串联电阻。每个段都连接到+ Ve以照亮显示屏。显示驱动器必须能够向LED提供电流。



在“公共阳极” 7段显示器中，所有八个阳极都连接到公共引脚，该引脚连接到+ Ve电源。每个段通过自己的串联电阻分别连接至0 V，以点亮显示屏。显示驱动器必须能够从LED吸收电流。



找公共共阴和公共共阳第一步，大家寻个电源（3到5伏）和一个1K（上百的也欧的也行）的电阻，VCC串连个电阻后和GND接在随意两个脚上，搭配有很多，但总有个LED会发亮的找出一位就够了，然后用GND不动，VCC（串电阻）逐一碰剩余的脚，如果有数个LED（通常是八个），那它便是共阴的了。反之用VCC不动，GND逐一碰剩余的脚，如果有数个LED（通常是八个），那它便是共阳的了。
