LED数码管芯片驱动有哪些

一、ETK6201 数码管驱动芯片

1、描述:

• ETK6201 是 1/7～1/8 占空比的 LED 显示控制驱动电路。 由 11 根段输出、 6 根栅输出、 1 根段/栅输出，
• 1 个显示存储器、 控制电路、 键扫描电路组成了一个高可靠性的单片机外围 LED 驱动电路。 串行数据通过
• 4 线串行接口输入到 ETK6201， 采用 SOP32 的封装形式。

2、功能特点:

•  CMOS 工艺
•  低功耗
•  多种显示模式： 12 段×6 位至 11 段×7 位
•  键扫描： 10×3 的矩阵
•  8 个层次的亮度调节电路
•  4 线串行接口
•  封装形式为 SOP32

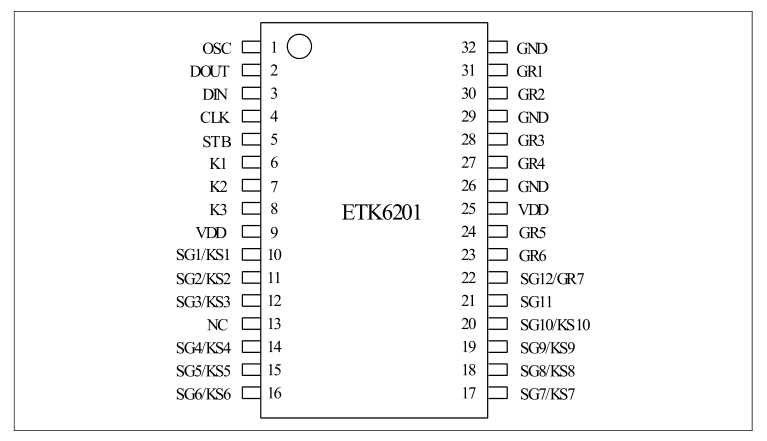

3、管脚定义：

4、特性说明：



二、TM1617数码管驱动芯片

1、 描述

TM1617 是一种带键盘扫描接口的LED（发光二极管显示器） 驱动控制专用电路，内部集成有MCU 数字接口、 数据锁存器、 LED 高压驱动、 键盘扫描等电路。 本产品性能优良， 质量可靠。 主要应用于VCR、 VCD、 DVD 及家庭影院等产品的显示屏驱动。 采用SOP16的封装形式。

2、 功能特点：

• 采用功率CMOS 工艺
• 多种显示模式（8 段×2位 ～ 7 段×3 位）
• 键扫描（6×1）
• 灰度调节电路（占空比8 级可调）
• 串行接口（CLK， STB， DIO）
• 振荡方式： 内置RC 振荡（450KHz+5%）
• 内置上电复位电路
• 封装形式： SOP16

3、管脚定义：

三、LM8168 LED 数码管驱动芯片

1、描述：

LM8168是一种专门用于各种LED显示驱动及扫描按键控制芯片。主要应用于各
种LED显示屏、数码管显示屏的驱动具有外围元件少、连线简单、使用简易灵
活的特点。

2、功能特性：

• 采用三线串行通讯输入
 • 移位锁存后直接输出驱动
 • 10位段输出 15mA
 • 8位公共端输出 150 mA
 • 可级联使用扩展驱动多位数码如用 4片驱动 32位数码管
 • 漏极开路输出所以可复用。
•  可代换 16281638162974HC164
•  超强抗干扰设计无需增加抗干扰元件及抗干扰处理甚至可去掉电源滤波电容。

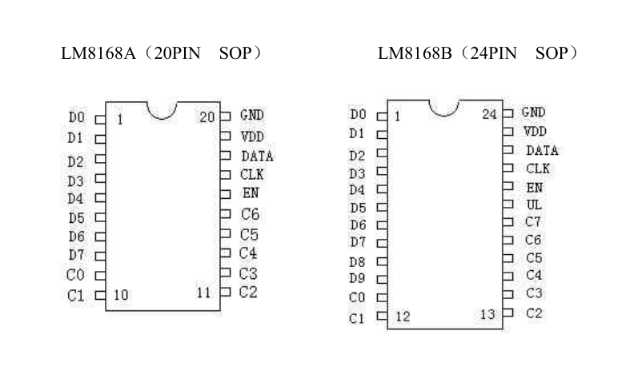

3、 管脚定义 ：

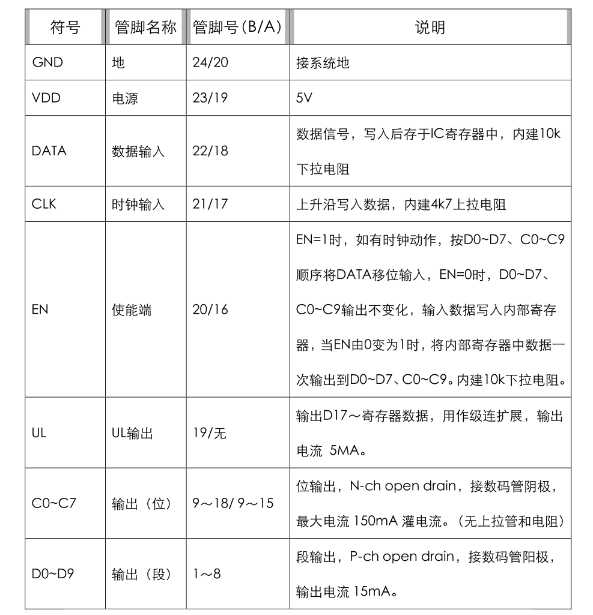

4、 管脚名称及其功能说明


四、BL1616 数码管驱动芯片

1、 描述：

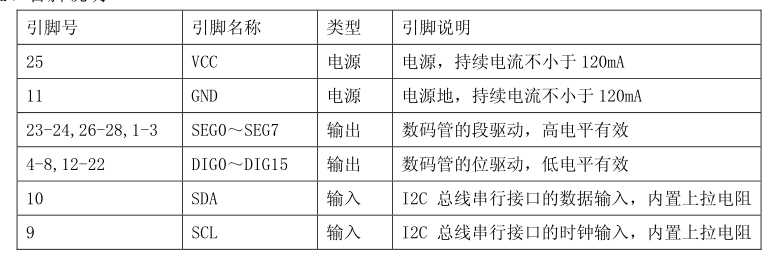

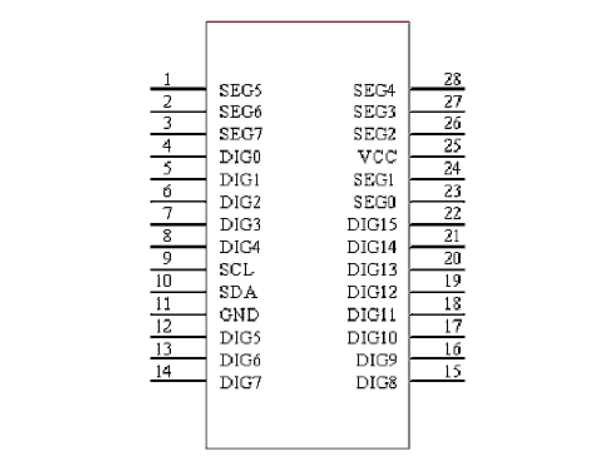

BL1616 是 8 段×16 位LED显示驱动芯片， 内置时钟振荡电路， 可以动态驱动 8 段×16 位LED数码管， BL1616 通过I 2 C线串行接口与单片机等交换数据。
2、 特性功能：
• 内置 LED 电流驱动电路， 段电流不小于 15mA， 位电流不小于 80mA。
• 动态显示扫描控制， 直接驱动 LED数码管。
• 高速 2 线串行接口， 时钟速度从 0 到 4MHz， 兼容I 2 C总线， 节约引脚。
• 内置时钟振荡电路， 不需要外部提供时钟或者外接振荡元器件， 很强的抗干扰性能。
• 封装形式： SOP28

3、 应用：
• 各种数码显示电路
•  精密电子仪器仪表
• . DVD、 VCD、 机顶盒等显示面板

4、 管脚定义：

5、 管脚说明



五、FD668 数码管驱动芯片

1、 描述：

FD668是一种带键盘扫描电路接口的LED驱动控制专用电路。 内部集成有MCU输入输出控制数字接口、 数据锁存器、 LED驱动、 键盘扫描、 辉度调节等电路。 本芯片性能稳定、 质量可靠、 抗干扰能力强， 可适应于24小时长期连续工作的应用场合。
2、 特性说明
•  显示模式： 4位*1 3段或7位*1 0段
• 输入端口内置上拉电阻
•  提供8级辉度控制
• 键盘扫描： 1 0×2bit
l• 串行接口（CLK,STB,DAT）
• 内置时钟振荡电路
•  内置上电复位电路
•  ESD HBM: >8KV（美标883模式）
•  SOP24(FD668S)封装

3、管脚定义

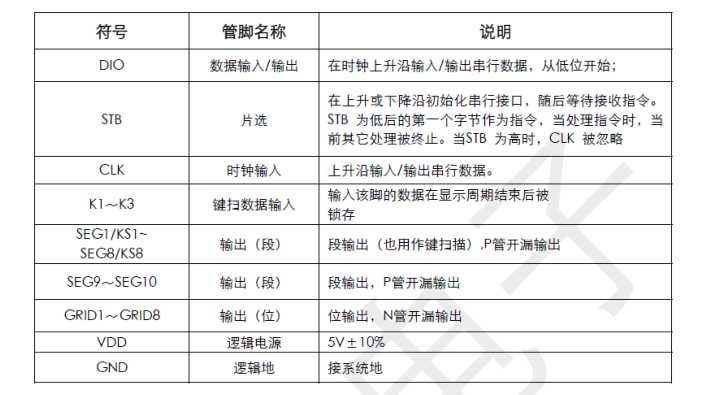

4、管脚功能说明

六、 PT6965 数码管驱动芯片

1、描述

P6965是一个LED控制器驱动上的15至1/8占空比,11段输出线,4格输出线,3段/栅输出线,一个显示内存控制电路，键扫描电路都并入到单个芯片来建立一个高度可靠外围设备为一个单芯片微型计算机。串行数据通过一个四线串行送入PT6965界面。坐落在一个30引脚ssoP和tssoP封装，PT6965引脚分配和应用电路为便于PCB布局和节省成本最优化优势。

2、特点：

• CMOS技术
• 低功耗
• 多种显示模式(14段,4个网格11段,7格)
• 键扫描(10×2矩阵)
• 8步骤调光电路
• 对于时钟串行接口,数据输入,数据输出
• 选通引脚和低电压操作时能力用户的MCU电源3.3V
• 可提供30引脚SSOP和TSSOP

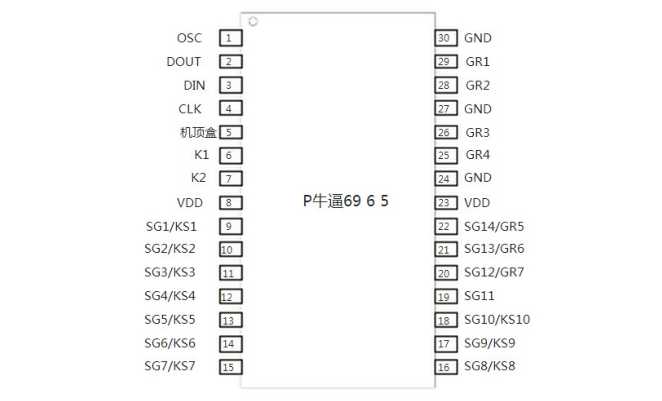

3、管脚定义

4、管脚功能说明


七、TM1638 数码管驱动芯片

1、描述：

TM1638是带键盘扫描接口的LED(发光二极管显示器)驱动控制专用电路,内部集成有MCU数字接口、数据锁存器、LED高压驱动、键盘扫描等电路。主要应用于冰箱、空调、家庭影院等产品的高段位显示屏驱动。

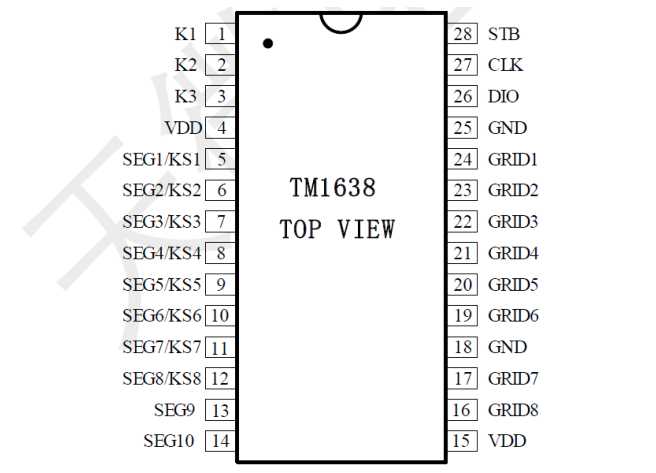

2、管脚定义：

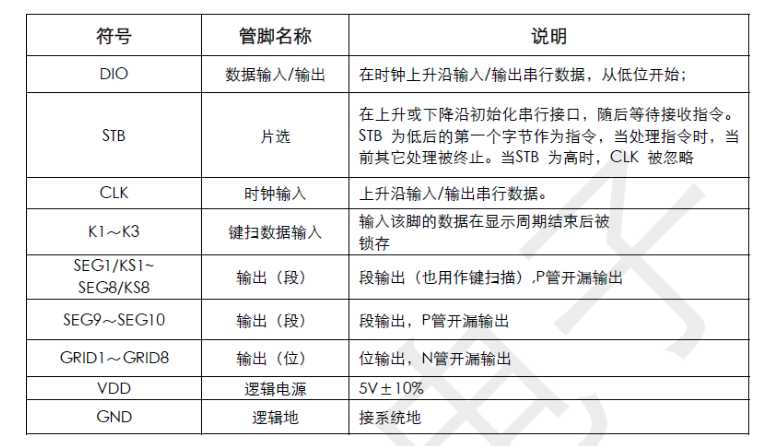

3、管脚说明：


八、PT6964 数码管驱动芯片

1、描述

P6964是一个LED控制器驱动上的1/5至1/8占空比。10段输出线，4格输出线,3栅输出线,一个显示内存控制电路,键扫描电路都并入到单个芯片来建立一个高度可靠外围设备为一个单芯片微型计算机。串行数据通过一个3线串行送入PT6964界面，坐落在一个28引脚SOP封，,PT6964引脚分配和应用电路进行了优化为便于PCB布局和节省成本的优点。

2、功能特点：

• CMOS技术
• 低功耗
• 多种显示楼式(10段,第7格到13段，4个网格)
• 键扫描(10×2矩阵)
• 8步骤调光电路
• 对于时钟串行接口,数据输入,数据输出，选通引脚
• 可提供28引脚,SOp

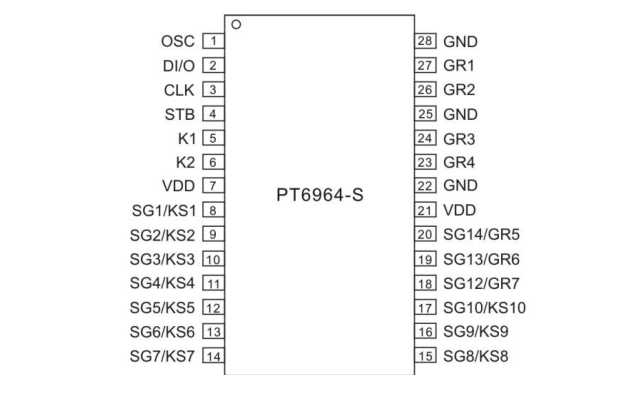

3、管脚定义

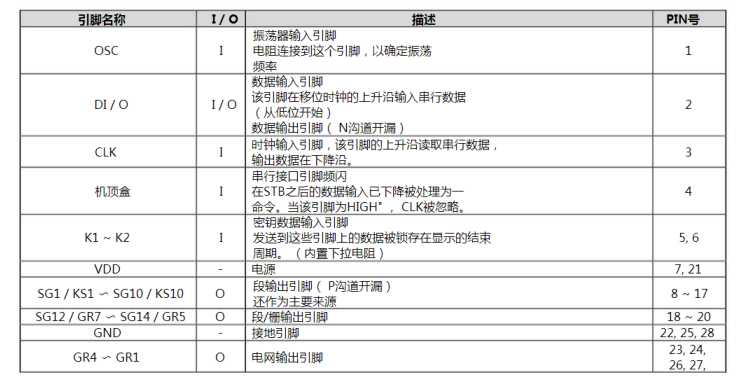

4、管脚功能说明

九、HT16K33数码管驱动芯片

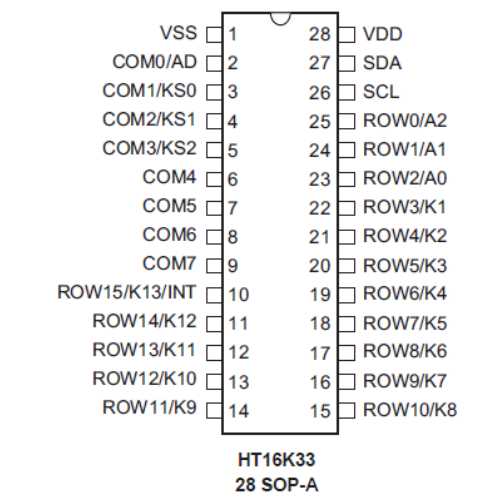

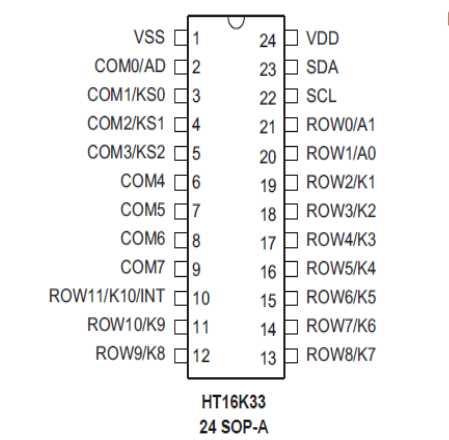

1、管脚定义


2、管脚功能说明
